Servo Actuation, Flight Control Computer, Bus Board, Radio Frequency Optoelectronics, Ground Equipment, Full Range of Simulation Testing Products

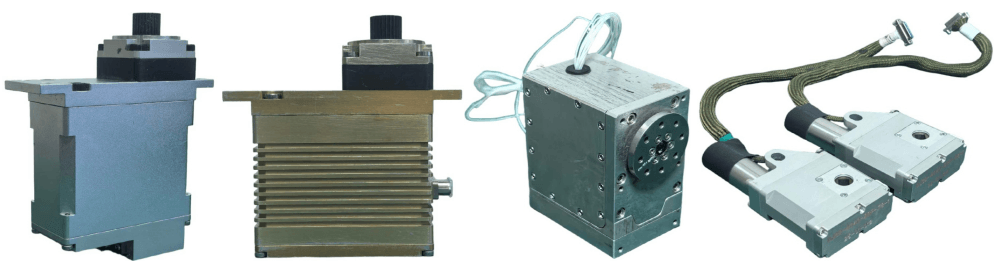

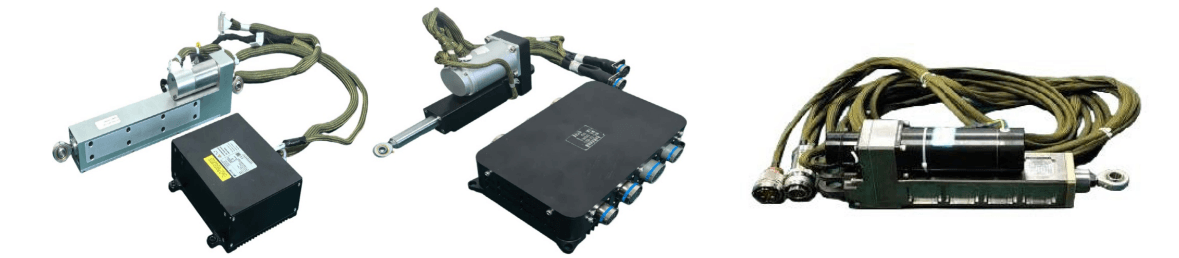

A.Servo Actuation System Products
a.Drone Servo Series
i.Drone Linear Servos
(a)Product Type: 500N-1500N, 2000N-3000N, 4000N-8000N linear servos

(b)Main Models and Technical Specifications

Sr. No.    Item    SGS33L302040-T2A    SGS33L103102-T2B    SGS30L090141-T2C    SGS35L121181-T2D    SGS40L181141-T2E    SCGS52L502102-T2F    SGS52L502102-T2G
1    Electrical Stroke(º)    ±50    ±50    ±50    ±75    ±45    ±30    ±95
2    Rated Speed(º/s)    40    100    140    20    90    150    120
3    Rated Torque(N)    300    700    1000    1500    2000    2500    15000
4    Maximum Torque(N)    450    1000    1500    3000    400    3500    25000
5    Bandwidth(Hz)    4    4    7    3    4    8    6
6    Dimension(mm)    188×75×33±0.2    246×93×33±0.2    288×78×54±0.2    272×88×45±0.2    312×106×50±0.2    330×105×60±0.2    460×125×70±0.2
7    Weight(g)    1500±20%    2000±10%    1760±20%    2500±20%    4000±20%    2200±20%    8800±20%
8    Voltage Range(V)    DC24~32(28)    DC24~32(28)    DC24~32(28)    DC24~32(28)    DC24~32(28)    DC52~60(56)    DC220~320(270)
9    Rated Current(A)    2.5    7    10    5.5    16    12    15
10    Maximum Current(A)    15    30    30    16.8    40    35    30
11    Communication Method    422/CAN    422/CAN    422/CAN    422/CAN    422/CAN    422/CAN    422/CAN
12    Operating Temperature(º)    -40~60    -40~60    -40~60    -40~60    -40~60    -40~60    -40~60
13    Reducer    Using low tooth difference and gear reducers
14    Integrated Feature    Integrated design, featuring low cost, high dynamic performance, adaptability to low pressure at 15000 meters, bus redundancy, and power-off self-locking function
15    Replacement    Compatible with KST products of the same type

(c)Application Scenarios: Suitable for control of ailerons, rudders, and elevators in fixed-wing drones

ii.Rotary Servos for Drones

(a)Product Types: 20Nm, 30Nm, 40Nm, 100Nm integrated servo actuators

(b)Main Models and Technical Specifications

Sr. No.    Item    SGS20R022221-T1A    SGS24R068211-T1B    SGS30R090141-T1C    SGS35R121181-T1D    SGS40R181141-T1E    SGS52R502101-T1F
1    Electrical Stroke(º)    ±50/±135    ±50/±135    ±50/±135    ±50/±135    ±50/±135    ±50/±135
2    Rated Speed(º/s)    220    210    140    180    140    100
3    Rated Torque(N)    22    68    90    120    180    500
4    Maximum Torque(N)    94    340    180    300    400    720
5    Bandwidth(Hz)    10    10    10    10    10    10
6    Dimension(mm)    20×40×40±0.2    24×54×90±0.2    30×65×96±0.2    35×68×109±0.2    40×80×106±0.2    52×72×130.3±0.2
7    Weight(g)    120±20%    320±10%    450±20%    700±20%    850±20%    1400±20%
8    Voltage Range(V)    DC9~13(12)    DC24~32(28)    DC24~32(30)    DC24~32(30)    DC24~32(30)    DC24~32(30)
9    Rated Current(A)    1.4    1.8    1.7    2.3    3.4    5.9
10    Maximum Current(A)    5.6    8.5    9.8    11.8    13.9    18.5
11    Communication Method    PWM/422/485/CAN    PWM/422/485/CAN    PWM/422/485/CAN    PWM/422/485/CAN    PWM/422/485/CAN    PWM/422/485/CAN
12    Operating Temperature(º)    -40~60    -40~60    -40~60    -40~60    -40~60    -40~60
13    Reducer    Using low tooth difference and gear reducers
14    Integrated Feature    Integrated actuator and drive control, flat structure, and bus redundancy design
15    Replacement    Compatible with KST products of the same type

(c)Application Scenarios: Suitable for control of ailerons, rudders, and elevators in fixed-wing drones
